鉄筋工事における各部位（柱・梁・壁・床など）に対してスポット溶接を用いてユニット化する事により、
施工現場での作業を大幅に軽減し、また、品質のバラつきを減少させ、かつ安全管理を容易にする工法です。

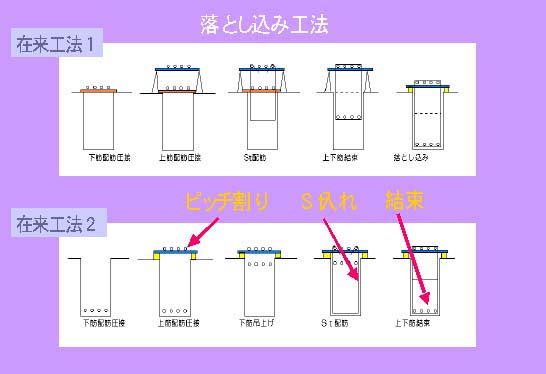

工法の比較
　《在来工法の梁筋組立手順》
　《段取り鉄筋ユニット》
《Ｔ型　L型　スラブ　梁　STP　ユニット化による配筋手順》
　
　 　

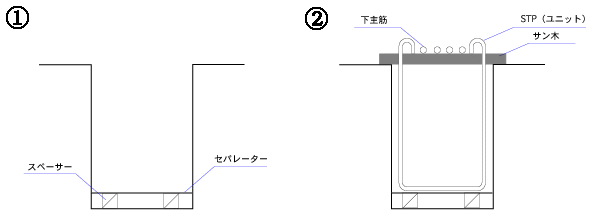

　 ・梁型枠下場又はセパレーターにスペーサーを配置。
・荷上げはSTP（ユニット）を先行し梁内にセットする。		 ・セット終了後　深い梁より梁下主筋をサン木等を利用し
　配筋圧接する。		 　 　
　
　 　
　 ・圧接後　下主筋を配置　結束する。
・順に浅い梁下筋も同様に配置　結束。

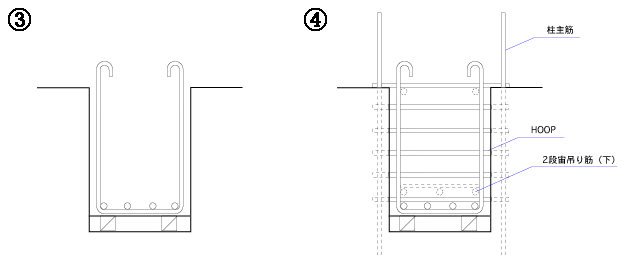

（梁中フープ筋の順番に注意） 		・２段宙吊り筋のある場所（上・下共）は順序に気をつけて梁中フープ筋を配置　結束する。
・上主筋下のフープ筋は少し下げて配筋する。		 　 　
　
　
　 　
　 ・はら筋・巾止め筋の配筋　結束。

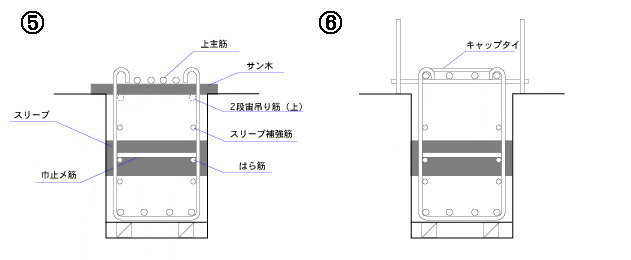

・スリーブのある場所はセットし補強する。
・上主筋の配筋・圧接。		 ・圧接後、コーナー主筋はフックをかわしキャップタイを配筋　結束する。
・上主筋下のフープを所定の位置で結束する。		 　 　
　

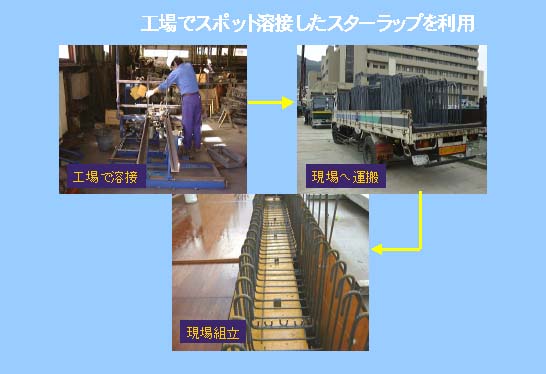

スポット溶接作業状況
　
　

○をスポット溶接する




↑写真をクリックすると溶接作業の
ビデオが見れます。
（Windows メディアプレーヤーで再生。約1分１０秒）

●スポット溶接部の検査について　詳細はこちら

毎日作業前に製作するユニットの鉄筋経に応じ、試験片を最初に作成し引張試験を行っています。《飯島鉄筋工業株式会社段取り鉄筋ユニット工法規定による》

　

●主にユニット化するもの

梁スターラップ
床・庇　筋
各種立ち上がり筋
差シ筋　などetc…
★ビル建設に

★木造住宅基礎に

平成１２年度より施工　実績多数！
　

★　★　★　★　★　★
「建築技術」に掲載！
★　★　★　★　★　★

鉄筋ユニット工法が「建築技術」2009年7月号に掲載されました。
↓↓
【梁鉄筋のユニット化】 p122 　　【梁鉄筋のユニット化】 p123
